如何选择螺纹转动插入和垫片

介绍

在CNC加工和精确制造的世界中，很少有工具具有与 螺纹转动插件一样多的意义。这个小而强大的组件决定了在车床和转弯中心上线程操作的准确性，一致性和效率。无论您是螺纹外表面还是内部表面，选择正确的 螺纹转动插入物以及其经常被忽视的伴侣，垫片 - 都会对您的生产力和线程的质量产生深远的影响。

尽管许多机械师专注于工具持有器或机器的功能，但插入物和垫片是金属遇到金属的地方。但是，您如何为工作选择合适的插入物？垫片兼容性呢？本文探讨了这些关键决策，并提供了选择理想螺纹工具的实用建议和专家见解。

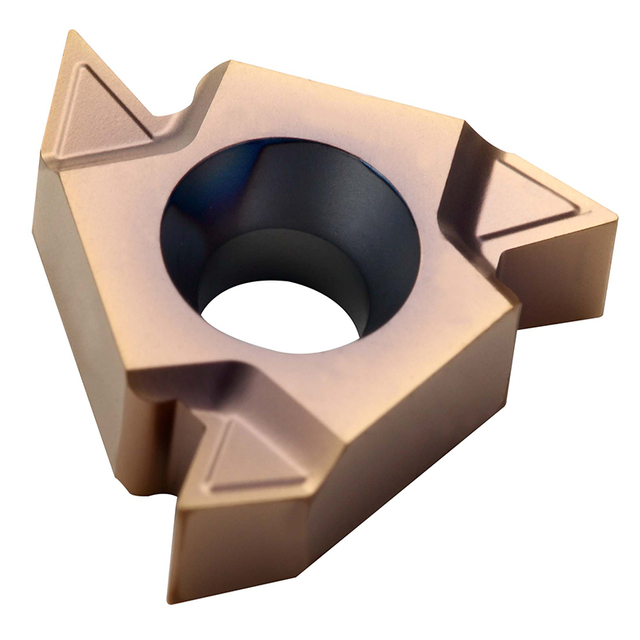

了解线程转动插入物：核心注意事项

几何，材料和线程轮廓

选择线程转动插入时，三个核心变量主导了决策过程： 插入几何，材料组成和线程配置文件.

• 插入几何形状：插入物的几何形状是指其形状，大小和尖端设计。常见的形状包括三角形，V形或圆形插入物，每个插入物都针对特定应用量身定制。正确的几何形状会影响芯片形成，散热和表面饰面。

• 材料组成：大多数 螺纹转动插入物是由 碳化物 cermet, 或陶瓷 制成的，具体取决于正在加工的应用和材料。例如，碳化物插入物是在各种金属上进行通用螺纹的理想选择。

• 线程配置文件：您生产的线程类型（例如ISO指标，联合国，ACME或NPT）会直接影响您的插入选择。线程配置文件确定插入物的侧面角度和俯仰要求，必须与您使用的线程标准相匹配。

重要的是要记住，不匹配的配置文件或不兼容的插入材料会导致快速磨损，线程质量差和工具破裂。因此，线程标准和零件材料必须始终指导插入选择。

垫片的作用：经常被忽视但至关重要

什么是垫片，为什么它很重要

螺纹转动操作中是 的垫片 插入物和工具固定器之间的薄板。它的作用是提供 机械支撑，提高插入座椅精度并 吸收切割振动。从本质上讲，垫片是插入物和持有人的缓冲和保护器。

为什么Shim选择如此关键？

• 插入定位：正确匹配的垫片可确保插入位于正确的角度和深度，这对于实现所需的螺纹形式至关重要。

• 工具寿命：垫片有助于减少振动和热应力的传播，从而 延长工具寿命.

• 替代经济：垫片没有损害更昂贵的持有人，而是首当其冲，可以轻松而负担得起。

不同的插入物可能需要不同的垫片类型。扁平垫片用于一般目的，而 角度或剖面的垫片 可容纳专门的插入几何形状。

垫片材料和兼容性

垫片通常由制成 硬化的, 碳化物或 涂层合金，旨在承受高速螺纹的压力。至关重要的是，垫片材料与插入物和持有人都保持一致，尤其是在 高精度或自动螺纹操作中.

不兼容的垫片插入组合可能会导致不正确的对齐，螺纹准确性差，并最终导致机器停机时间。

逐步：如何选择正确的线程转动插入

在表面上选择 螺纹转动插入物 似乎很简单，但是有几个变量必须对齐才能达到最佳性能。让我们将其分解：

1。标识线程类型和音高

确定您是切割内部还是外部线，并确定 线程标准（例如，ISO，UN，BSP） 和 螺距。此信息确定所需的线程配置文件和匹配插入。

2。匹配插入配置文件和大小

根据您是制作完整的线形式还是仅仅是侧面几何形状，请选择具有全题材插入物对于高量生产更有效，而部分型插入物插入物具有多个音高的灵活性。 完整或部分profile设计的插入物。

3。评估插入等级和涂料

等级 是指插入物的组成，这会影响其韧性和耐磨性之类的涂料 。 锡，TiALN或AL2O3 有助于改善耐热性和工具寿命。将涂层与您的材料匹配：例如，Tialn非常适合高速钢加工。

4。确定插入几何形状

考虑工件的材料和螺纹条件，以选择最佳的 插入形状，鼻子半径和间隙角。更清晰的几何形状可以提供更好的表面效果，但在硬材料中可能会更快地磨损。

5。选择兼容的垫片

始终参考您的工具持有人的规格以找到兼容的垫片。确保垫片与 插入物的平整插入物需要平坦的垫片；介绍的插入物需要匹配的轮廓。 座椅几何形状匹配。

6。测试和微调

安装后， 运行测试线程，检查结果并根据需要进行调整。寻找螺纹变形，毛刺或不一致的深度 - 所有迹象都表明需要重新评估插入物或垫片。

常见问题：有关线程插入和垫片的常见问题

全题材和部分可知动插入物有什么区别？

全题插入物 切割 完整的螺纹形式，包括特定于特定音高的波峰和根部。部分 profile插入 只会切割侧面，提供螺距柔韧性，但需要单独的工具来完成螺纹波峰。

我可以重复使用垫片吗？

是的，如果垫片没有明显的磨损或变形，通常可以重复使用。但是，一旦将垫片刮擦，破裂或磨损，应更换它以避免插入未对准。

我应该多久替换一次插件？

插入替换频率取决于 材料，切割速度，冷却液使用和 螺纹长度。通常，当您注意到螺纹饰面变质或边缘磨损超过制造商建议时，请更换插入物。

我是否需要内部与外部线程的不同插入物？

是的，内部螺纹通常需要 与外部螺纹相比，始终确保您的工具持有器和插入与螺纹方向兼容。 具有不同接近角度的较小插入物。

线旋转插入和垫片选择表

以下是一个实用表，可根据材料和应用指导您的选择过程：

结论

选择正确的 线程插入 和垫片 不仅仅是匹配零件号；这是一个过程，涉及了解物质行为，刀具持有人的局限性，线程标准和加工动态。正确的组合不仅可以改善您的线程质量，还可以最大程度地减少停机时间，工具磨损和拒绝。

通过遵循上面列出的结构化方法并关注甚至最小的组件（例如垫片） ，.
